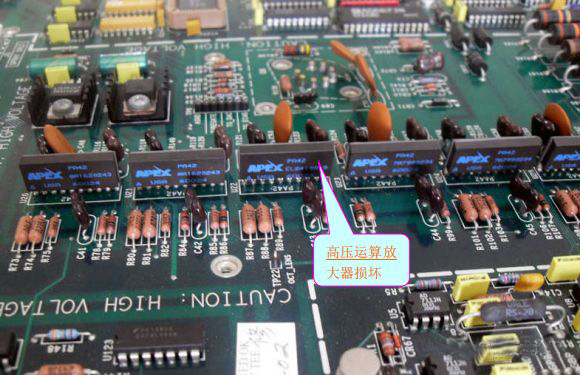

目前，液相和质谱仪器是分析、科研和质检等领域应用最为广泛的检测工具。当这类仪器进入越来越多单位后，如何确保其性能稳定、数据准确和减少故障是每一个操作人员都尤为关心的问题；此外，如何缩短宕机时间、节约成本，并提升效率是每一个仪器管理人员都非常重视的问题。今天给大家分享一个某品牌的质谱分析仪维修分析案例。故障现象设备仪器某项功能自检不过检测维修检查各元件外观无任何异常，未见烧损，未见断线、腐蚀情况。万用表测试各保险管、三极管、MOS 管、稳压管正常。受控电压为 100 多伏，首先考虑与模拟电路有关。此板模拟电路高压部分在板上有特别标示注意高压，电路包含 6 个高电压运算放大器 PA42。

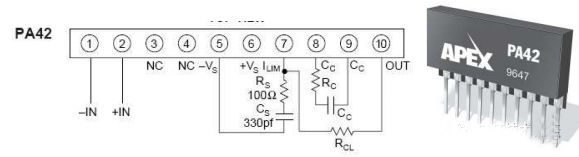

运算放大器 PA42外观及引脚功能
实测电路板上 PA42 的第 2 脚接地，为 0V 电压。从 CPU 电路来的数字控制信号经过DAC(数模转换器)转换成模拟信号，串联一个 10KΩ电阻后接至运放 PA42 第 1 脚，第1 脚与运放输出第 10 脚之间有 120kΩ反馈电阻，可知运放是一个反相放大器，增益12 倍。将质谱仪通电实测第 5 脚电压-140V，第 6 脚电压+140V。由运算放大器处于放大状态时反相输入端和同相输入端虚短的原理可知，此运放第 1、2 脚电压应该相等。遂逐个将 6 个运算放大器的电源脚及第 1 脚测量一遍，其中 6 个运放有 5 个第 1 脚电压都是 0V，这符合运算放大器的规律，而测量剩下那一个运放的第 1 脚电压时，读数为 6.7V 且不稳定，会跳动，同时测第 10 脚电压也在跳动，显然，这不科学！不符合运算放大器的虚短特点，判断此运算放大器已必坏无疑。购新件更换后试验机器正常。集思，打造实验室仪器“全服务链”,集思科仪是一家全面服务于实验室仪器设备维修、维护的全案服务商。 服务包括：仪器设备维护维修、实验室样本管理系统、计量检测校准及送检、实验室搬迁及装修、实验室消毒消杀。
